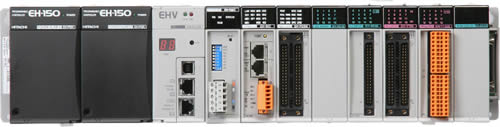

双重化专用基板EH-BS8R（8槽）可安装2台双重化电源模块EH-PSR。2台电源并列动作，即使其中1台发生故障，也可由另一台正常的电源继续运行。将双重化电源模块安装到标准的基板上，可作为5V、5.6A的大容量电源使用。
可在EH-150运行中更换故障电源
（但是，考虑到作业者的安全更换作业，请在输入电源侧设置可独立切断的断路器。）
单独安装到EH-BS3A、5A、6A、8A、11A时，可作为5V输出，5.6A的大容量电源使用。
为了排除在待机方式下切换故障回路时而引起的可靠性降低的情况发生，才用了简单的并列运行方式。
当故障发生时，电源正常显示（POW)灯灭，因此可识别出故障的电源。
内量了可向控制柜外显示的电源正常触点（a触电；正常时ON)。

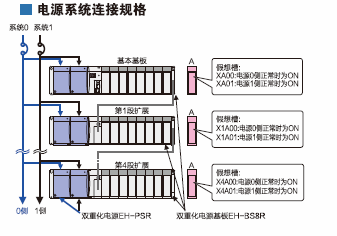

可从假想槽（槽A）读取电源模块的状态，在显示器的上位PC进行监视、报警。
使用电源正常信号（继电器、仮想槽）可从梯形图程序和显示器·上位PC进行对电源异常的监视。
| 项目 | 规格 |
|---|---|
| 额定输出电压 | 5V DC |
| 最大直流输出电流 | 5.6A(环境湿度45℃）、5.0A（环境湿度45℃-55℃） |
| 效率 | ≥65%（常温、常温通电5分后、负载5V 5.6A) |
| 输入电压范围 | 85-264V 宽量程 |
| 输入电流 | ≤1A（85-264V AC) |
| 输入瞬时冲击电流 | ≤50A(Ta=25℃）、≤100A(Ta=55℃） |
| 输出过电流保护 | 输出短路保护 |
| 瞬时停电保护 | ≤5ms（85-100V AC)≤20ms（100V AC-264V AC) |
| 输入漏电流 | ≤3.5mA(60Hz、264V AC) |
| 耐电压 |
1.500V AC 1分钟（AV输入）-（DC输出）间 750V AC一分钟（DC输出）-（FE）间 |
| 绝缘电阻 |
≥20MΩ（500V DC) (1)AC输入-FE间 （2）AC输入-DC输出间 |
| 抗震性 |
JIS 3501B,IEC60068-2-6 (16.7Hz往复振幅3mm X、Y、Z各方向、单侧振幅0.075mm 57≤f≤150Hz定加速度9.8m/s² |
| 抗冲击 |
JIS 3501B,IEC60068-2-27 (X、Y、Z各方向147m/s²、11ms、正弦波半端脉冲） |

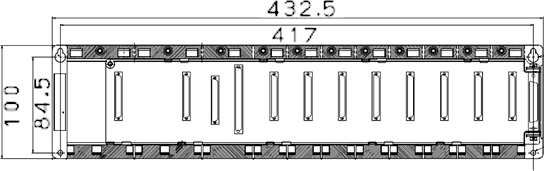

| 项目 | 规格 |
|---|---|
| 电源槽数 | 2 |
| CPU槽数 | 1 |
| IO槽数 | 8 |
| 故障检测 | 由仮想槽(槽A)可检测电源异常 |
|
CPU型号
|
EH-BS8R |
|---|---|
| EHV-CPU16/32/64/128 | ◎ |
| EH-CPU548/516 | ◎ |
| EH-CPU316A/208A/104A | △*1 |
|
CPU型号
|
EH-BS3A、5A、6A、8A | EH-BS11A |
|---|---|---|
| EHV-CPU16/32/64/128 | △*2 | △*2 |
| EH-CPU548/516 | △*2 | △*2 |
| EH-CPU316A/208A/104A | △*2 | × |
