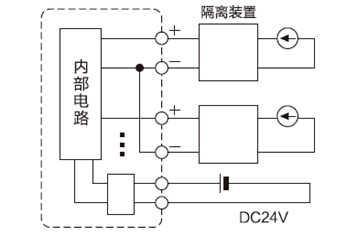

以往模拟输入输出模块

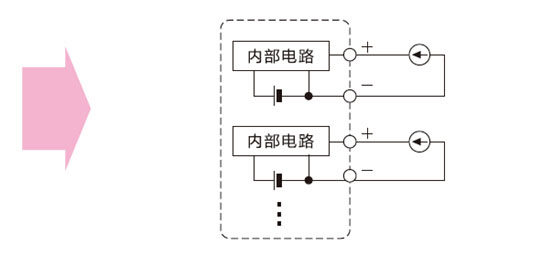

绝缘模拟量输入输出模块
EH-150/EHV系列用通道间绝缘模拟模块实现了输入5通道/模块、输出4通道/模块。
可省略以往需要在外部设置的转换器、隔离装置、电源等。
高精度输入16位（8ms/5通道）
高速转换输入0.25ms/5通道（12位）、输出0.25ms/4通道（16位）
可通过移动平均功能进行对频率的滤波。
可防止模拟模块各通道间电流信号的干扰。
监视各模拟电流信号，可掌握断线状态（电流输入4-22mA、电流输出全量程）
由于不易受其它通道的影响，因此可用于需要收集正确数据的系统。
另外，可降低来自变频器等其它设备的噪声干扰的影响，可防止误检测。
以往需要在外部设置电源或内置隔离装置，现在无需购入新的外围设备。节省了设置空间，提高了可靠性。削减了组装工时。
| 项目 | 规格 |
|---|---|
| 输入通道数 | 差动电压5通道输入或电流5通道输入 |
|
输入范围、分辨率 (可通过开关切换) |
0～10V (1/64000或1/4095) |
| -10～10V (1/64000 或1/4095) | |
| 0～22mA (1/64000) 或 0～20mA (1/4095) | |
| 4～22mA (1/32000) 或 4～20mA (1/4095) | |
| 综合精度 | ±0.05% + 80ppm/℃ (full scale) |
| 转换时间 | 8msec或0.25msec /5通道 |
| 输入阻抗(电压) | 200 kΩ |
| 输入阻抗(电流) | 249Ω |
| 绝缘(通道—内部回路间) | 变压器绝缘 |
| 绝缘(通道之间) | 变压器绝缘 |
| 供电电源 | 外部无。 内部5V：最大300mA |
