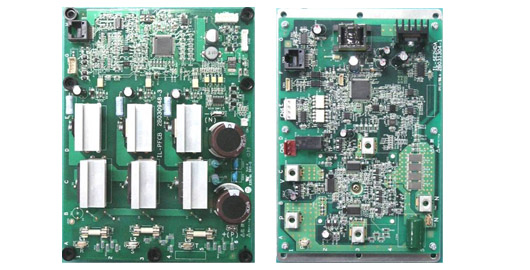

控制器型号 | 压缩机型式 | 压缩机额定电压 | PFC功能对应欧洲高次谐波限制 | 控制器输入直流电压 (AC输入电压相当) |
---|---|---|---|---|
SE200-055NC/ACT | 4~5HP 直流变频压缩机 | 220Vac | 有升压型ACT方式 | 300Vdc(220Vac相当) |
SE200-055HC | 4~5HP直流变频压缩机 | 380Vac | 无 | 510Vdc(380Vac相当) |
SE200-055HC/PFC | 4~5HP直流变频压缩机 | 380Vac | 有简易型3相PFC方式 | 510Vdc(380Vac相当) |
SE200-110HC | 6~8HP直流变频压缩机 | 380Vac | 无 | 510Vdc(380Vac相当) |
SE200-110HC/PFC | 6~8HP直流变频压缩机 | 380Vac | 有简易型3相PFC方式 | 510Vdc(380Vac相当) |
SE200-150HC | 10~12HP直流变频压缩机 | 380Vac | 无 | 510Vdc380Vac相当) |
SE200-150HC/PFC | 10~12HP直流变频压缩机 | 380Vac | 有简易型3相PFC方式 | 510Vdc(380Vac相当) |
项目 Item | 规格 Specifications | |||||||
---|---|---|---|---|---|---|---|---|
No. | 型式Model name | SE200-055NC/ACT | SE200-055HC | SE200-055HC/PFC | SE200-110HC | SE200-110HC/PFC | SE200-150HC | SE200-150HC/PFC |
1 | 额定输出Rated output power (kW) | 5.5 | 11.0 | 15.0 | ||||
2 | 额定输出电流Rated output current (A) | 27.0 | 14.8 | 24.0 | 31.0 | |||
3 | 电源额定电压Rated input AC voltage (V) | 220 | 380 | |||||
4 | 动作电压范围Operating voltage range (V) | 187 ~ 240 | 323 ~ 440 | |||||
5 | 额定输入电源频率Rated input frequency (Hz) | 50/60 ±5% | ||||||
6 | 可调频率范围Output frequency range (Hz) | 0.1~480 | ||||||
7 | 功率因素改善功能Power factor correction | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
8 | 输出频率指令方式Output frequency directive method | 根据通信接受上一级控制器的指令 | ||||||
9 | 故障编码显示Error code display | 故障停止时的异常内容以故障编码送信 | ||||||
10 | 冷却方式Cooling method | 各个部位温度满足规定值的冷却方法在用户处设定 | ||||||
11 | 电机控制方式Motor control method | 磁极位置无传感器180度通电的正弦波PWM控制 | ||||||
12 | PWM载波频率PWM frequency (kHz) | 6~12 | ||||||
13 | ACT/PFC 开关频率ACT /PFC frequency (kHz) | 22 | - | 10 | - | 10 | - | 10 |
14 | 起动转矩Starting torque | 60%以上 | ||||||
15 | 通信方式Communication method | RS-485 | ||||||
16 | 动作温度Operating temperature (℃) | (-10 ~ 40) 但是各个部位的温度必须满足规定值 | ||||||
17 | 动作湿度Operating humidity (%RH) | 20 ~ 90但是不可有结露及雨水附着 | ||||||
18 | 保护方式Protection features | 过流保护、过电压保护、欠电压保护、过负荷限制、过负荷保护过温度保护、瞬时停电保护、通信故障、 CPU故障 |
1.输出频率设定 0.0~最高周波数[A004](Hz)
2.加减速时间 0.01~99.99/100.0~999.9/1000.~3600.(s)
3.选择频率指令方法
项目 | 功能代码 | 数据 | 内容 |
---|---|---|---|
选择频率指令方法 | A001 | ||
00 | 通过数字操作器的旋钮进行频率设定。 | ||
01 | 通过控制回路端子进行频率设定。 | ||
02 | 通过数字操作器(F001)、远程操作器进行频率设定。 |
4.运行指令选择
项目 | 功能代码 | 数据 | 内容 |
---|---|---|---|
运行指令选择 | A002 | ||
01 | 由控制回路端子给定运行/停止指令。 | ||
02 | 由数字操作器、远程操作器给定运行/停止指令。 |
5.运转指令选择
项目 | 功能代码 | 功能代码 | |
---|---|---|---|
最高周波数 | A004 | A003:额定频率~1000.(Hz) | 设定最高频率值注1) |
6.其他的功能
名 称 | 内 容 | 电子操作器显示 | 检查内容及处理 | |
---|---|---|---|---|
过电流保护 | ||||
电机堵转、急剧加减速时,有大电流流过变频器,可能导致故障。因此,当流过规定以上的电流时,切断输出,显示故障。这项保护是通过电流检测器来检测出过电流的。 DC压缩机的马达减磁保护级别将个别调整。 | 定速时 | A004 | 负载是否有急剧变化。 (使负载没有变动) 是否有输出短路。 (检查输出线)是否接地。 (检查输出线和电机) | |
减速时 | A004 | 是否减速过快。 (延长减速时间) | ||
加速时 | A004 | 是否加速过快。 (延长加速时间) 电机是否堵转。 (检查电机、接线) 转矩提升是否过高。 (降低提升量) |
名 称 | 内 容 | 电子操作器显示 | 检查内容及处理 |
---|---|---|---|
过载保护 | 监视变频器的输出电流,通过内藏的电子热元件检测出电机有过载时,输出,显示故障。根据电子热保护功能的设定进行跳闸。 切断 | 33 | 负载是否过重。 (降低负载率) 热保护门限是否正确。 (设定合适的门限) 注) 电子热保护功能在5Hz以下时易动作。负载惯量大时,加速中本功能可能发生动作导致不能加速。此时,请采用加大转矩提升量等方法进行调整。 |
过电压保护 | P-N间直流电压过高会引起故障。因此,由于来自电机的再生能量、输入电压(运行中)的升高导致P-N间的直流电压超过允许的电压值时,切断输出、显示故障。 P-N间直流电压(200V级:约400VDC)/(400V级:约800VDC)时跳闸。 | 333 | 是否减速过快 (延长减速时间) 是否接地。 (检查输出线和电机) 是否从负载侧使电机堵转。 (减少再生量) |
名 称 | 内 容 | 电子操作器显示 | 检查内容及处理 |
---|---|---|---|
过载保护 | 监视变频器的输出电流,通过内藏的电子热元件检测出电机有过载时,输出,显示故障。根据电子热保护功能的设定进行跳闸。 切断 | 33 | 负载是否过重。 (降低负载率) 热保护门限是否正确。 (设定合适的门限) 注) 电子热保护功能在5Hz以下时易动作。负载惯量大时,加速中本功能可能发生动作导致不能加速。此时,请采用加大转矩提升量等方法进行调整。 |
过电压保护 | P-N间直流电压过高会引起故障。因此,由于来自电机的再生能量、输入电压(运行中)的升高导致P-N间的直流电压超过允许的电压值时,切断输出、显示故障。 P-N间直流电压(200V级:约400VDC)/(400V级:约800VDC)时跳闸。 | 333 | 是否减速过快 (延长减速时间) 是否接地。 (检查输出线和电机) 是否从负载侧使电机堵转。 (减少再生量) |
过电压保护 | P-N间直流电压过高会引起故障。因此,由于来自电机的再生能量、输入电压(运行中)的升高导致P-N间的直流电压超过允许的电压值时,切断输出、显示故障。 P-N间直流电压(200V级:约400VDC)/(400V级:约800VDC)时跳闸。 | 333 | 是否减速过快 (延长减速时间) 是否接地。 (检查输出线和电机) 是否从负载侧使电机堵转。 (减少再生量) |
NO. | 项目Item | 规格Specifications | 备 注 |
---|---|---|---|
1 | 传递速度Transmission speed | 2400/4800/9600/19200 bps | 用操作器选择 |
2 | 通信方式Communication method | Half-duplex communication半双工通信方式 | |
3 | 同步方式Synchronization method | Asynchronous transmission非同步方式 | |
4 | 传递编码Transmission code | Binary code二进制 | |
5 | 传递方式Transmission method | Transmission beginning with the lowest-order bit来自下层比特的通信 | |
6 | 适用接口Applicable interface | RS-485 | |
7 | 数据比特长Data bit length | 8 bits(Mod bus - RTU mode) | ASCII Mode未对应 |
8 | 二进制Parity | No parity, even parity, or odd parity無し,偶数,奇数 | 用操作器选择 |
9 | 停止比特长Stop bit length | 1 or 2 bits | 用操作器选择 |
10 | 通信开始方式Initiation method | Initiation only by a command from the external control system | |
11 | 通信应答待机时间Waiting time | 0 to 1,000 ms | 用操作器设 |
12 | 连接形式Connection format | 1-to-N connection (N:Maximum of 32) | 用操作器选择站号 |
13 | 通信故障检测Error check | Overrun,framing,CRC-16,and longitudinal parity errors超越、成帧、CRC-16、水平奇偶 |

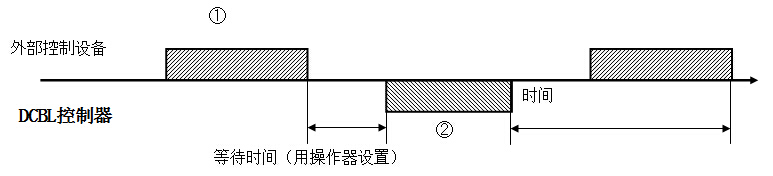

①:外部控制设备传送到DCBL控制器的数据帧
②: DCBL控制器传送到外部控制设备的应答帧来自于DCBL控制器的②,是在DCBL控制器收到来自外部控制设备的①后输出的应答内容,不能主动输出。
寄存器编号 | 功能名称 | 功能代码 | R/W | 监视内容和设定项目 | 数据分辨率 |
---|---|---|---|---|---|
0002h | 频率指令 | F001 | R/W | 0~10000(A001=03时有效) | 0.1[Hz] |
1001h | 输出频率监视 | d001(HIGH) | R | 0~10000 | 0.1[Hz] |
1001h | d001(LOW) | ||||
1003h | 输出电流监视 | d002 | R | 0~10000 | 0.1[A] |
1103h | 第1加速时间 | F002(HIGH) | R/W | 0~36000 | 0.01[秒] |
1104h | F002(LOW) | ||||
1105h | 第1减速时间 | F003(HIGH) | R/W | 0~36000 | 0.01[秒] |
1106h | F003(LOW) | ||||
1452h | 通讯等待时间 | 2C078 | R/W | 0~1000 | 1[ms] |
1526h | PM马达诱导电压定数Ke | H109(HIGH) | R/W | 1~99990 | 0.01[Vpeak/(rad/s)] |
1527h | H109(LOW) | R/W | 4 |
