MICRO-EHV系列
高功能版使用USB存储器即可简单进行读取・写入程序的操作、并标准配备了Ethernet端口另有无USB存储器用端口/Ethernet端口的标准版.

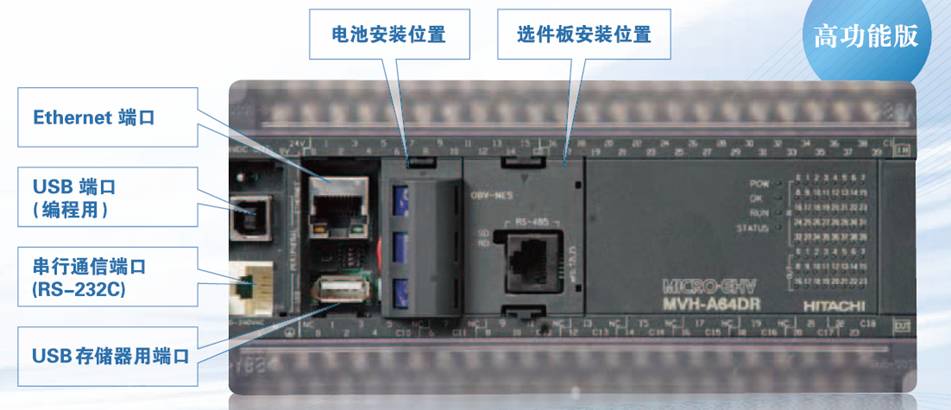

- 除计算机用USB、串行端口（RS-232C）外也标准配置了Ethernet和USB存储器端口
- 备有40点、64点机型
- 高速计数器(100kHz)x5通道
- 脉冲/PWM输出（65kHz)x3通道
- 标准配备了计算机用USB、串行端口(RS-232C)
- 备有40点、64点机型
- 高速计数器(100kHz)x4通道
- 脉冲/PWM输出（65kHz)x3通道
废止了铭牌，使用镭射激光打标，有利于环保
- 高功能版(MVH)配备了USB存储器端口
- 通信端口的強化
- 和变频器・步进电机・温度调节器的简单连接
- Modbus网关功能
- 高速计数器、脉冲/PWM 输出
- 编程简单 简易懂的指令记述
- I/O No. 为易懂的固定地址方式
- MICRO-EHV的便利的功能
- 对应易使用的编程软件Control Editor
- 使用和MICRO-EH通用的可拆卸式端子台
| 项目 | 规格 | ||
| 电源类型 | AC | DC | |
| 电源电压 | 100 / 110 / 120V AC (50 / 60 Hz), 200 / 220 / 240V AC (50 / 60 Hz) | 24V DC | |
| 电源电压波动范围 | 85 ~ 264V AC大范围 | 19.2 ~ 30V DC | |
| 允许的瞬间电源故障 | 85 ~ 100V AC: 瞬间电源故障时间小于10ms时，继续工作 100 ~ 264V AC: 瞬间电源故障时间小于20ms时，继续工作 |
19.2 ~ 30V DC: 瞬间电源故障时间小于10ms时，继续工作 | |
| 物理环境 | 工作环境温度 | 0 ~ 55℃ | |
| 存储环境温度 | -10 ~ 75℃ | ||
| 工作环境湿度 | 5 ~ 95% RH(无凝结) | ||
| 存储环境湿度 | 5 ~ 95% RH(无凝结) | ||
| 污染度 | 污染度(低至131~2) | ||
| 使用场所 | 无尘埃、无腐蚀性气体、无有机溶剂附着的场所。 | ||
| 使用高度/气压 | 海拔2,000m以下(适龄的空气压力70kPa以上) | ||
| 机械的移动条件 | 耐振动 | 符合HS C 60068-2-6基准 固定：0.15mm(振动数10 ~ 57Hz), 固定加速度：19.6m/s(振动数57 ~ 150Hz), 3方向各10倍环 |
|
| 耐冲击 | 符合HS C 60068-2-27基准 峰值加速度：147m/s2，作用时间11ms，3方向各3回 |
||
| 抗噪声 | 耐静电放电 | 符合EC61000-4-2 ± 4kV(接触放电法)，±8kV(气中放电法) | |
| 耐辐射 | 符合EC61000-4-3基准 10V/m(80 ~ 1,000MHz) | ||
| 耐噪声 | <噪音电压1,500Vpp，噪音波长100ns，1us (噪声模拟器产生的噪声增加在电源模块的输入端子间，由嵌入到测试方法规定。) <符合EN60681-2，EN60682-2基准 |
||
| 对应的海外规格 | 近期对应 | ||
| 绝缘电阻 | AC外部端子和保护接地端(PB≥20MΩ (基于500V DC兆欧表)) | ||
| 耐电压 | AC外部端子和保护接地端(PB)同1,500V AC 1分钟 | ||
| 接地 | D级专用绝缘 | ||
| 结构 | 控制柜内罩型 IP30 | ||
| 安装方法 | 安装方向 | 垂直 | |
| 固定方法 | 固定方法：直接安装(M或接口)或套DIN导轨安装 | ||
| 冷却 | 自然空冷 | ||

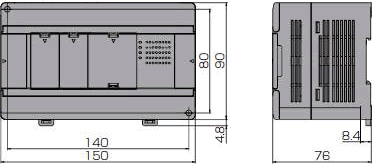

40点基本单元(単位：mm)

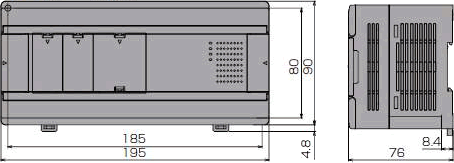

64点基本单元、64点扩展单元(単位：mm)

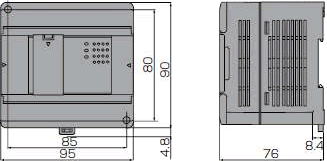

14点扩展单元、模拟量扩展单元、RTD扩展单元、热电偶扩展单元(単位：mm)

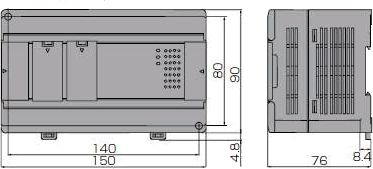

28点扩展单元(単位：mm)
当用于MICRO-EHV时，需要是Ver.4.01以后的版本。
